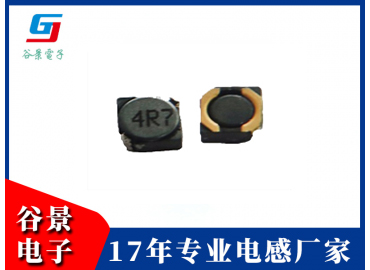

GCDH貼片電感：尺寸：3.0*3.0*0.9-8.3*8.6*6.0；感量：1uH-1000uH；精度：M級（±20%）、N級（±30%）；電流量：0.05A-6A；特點：小體積，高儲能；適用于：電視、智能家居、LED照明等。詳情咨詢：0512-65368862。CDH電感,CDH貼片電感,CDH屏蔽電感,CDH電感定制,蘇州CDH貼片電感,上海CDH貼片電感,南京CDH貼片電感,無錫CDH貼片電感,浙江CDH貼片電感,杭州CDH貼片電感,寧波CDH貼片電感,常州CDH貼片電感
一、貼片屏蔽電感GCDH產品特征：
1.耐大電流，低直流電阻 2.具有小型化，高品質，高能量?jī)?chǔ)存和低電阻之特性
3.磁性屏蔽結構,適用于回流焊SMT工藝,無鉛產品，符合RoHS指令。
貼片屏蔽電感用途：
二、貼片屏蔽電感GCDH應用領域：電視，智能家居，LED照明，汽車產品，無線遙控系統以及低壓供電模塊等其它電子儀器設備。
三、貼片功率電感GCDH封裝尺寸（UNIT:mm）
2D09/2D11/2D14/2D18/3D12
四、貼片功率電感GCDH封裝尺寸列表
TYPE | A（max） | B（max） | C（max） | D | E | F | G | H | |
GCDH2D09 | 3.2 | 1.15 | 3.30 | 1.10 | 1.30 | 1.30 | 1.70 | 4.30 | |
GCDH2D11 | 3.20 | 1.20 | 3.30 | 1.10 | 1.30 | 1.30 | 1.70 | 4.30 | |
GCDH2D14 | 3.20 | 2.00 | 3.30 | 1.00 | 1.30 | 1.30 | 1.70 | 4.30 | |
GCDH2D18 | 3.20 | 2.00 | 3.30 | 1.00 | 1.30 | 1.30 | 1.70 | 4.30 | |
GCDH3D12 | 4.00 | 1.4 | 4.4 | 1.1 | 1.5 | 1.4 | 2.4 | 5.2 | |
3D16/3D28/4D18/4D28/5D18/5D28/5D48/6D28/6D38
TYPE | A（max） | B（max） | C（max） | D | E | F | G | H |
GCDH3D16 | 4.00 | 1.80 | 5.90 | 3.50 | 1.30 | 4.30 | 1.65 | 1.30 |
GCDH3D28 | 4.00 | 3.00 | 5.90 | 3.50 | 1.30 | 4.30 | 1.65 | 1.30 |
GCDH4D18 | 5.00 | 2.00 | 6.90 | 4.50 | 1.50 | 5.30 | 1.90 | 1.50 |
GCDH4D28 | 5.00 | 3.00 | 6.90 | 4.50 | 1.50 | 5.30 | 1.90 | 1.50 |
GCDH5D18 | 6.00 | 2.00 | 8.20 | 5.50 | 2.00 | 6.30 | 2.10 | 2.00 |
GCDH5D28 | 6.00 | 3.00 | 8.20 | 5.50 | 2.00 | 6.30 | 2.15 | 2.00 |
GCDH5D48 | 6.00 | 5.00 | 8.20 | 5.50 | 2.00 | 6.30 | 2.15 | 2.00 |
GCDH6D28 | 7.00 | 3.00 | 9.50 | 6.50 | 2.00 | 7.30 | 2.65 | 2.00 |
GCDH6D38 | 7.00 | 4.00 | 9.50 | 6.50 | 2.00 | 7.30 | 2.65 | 2.00 |
8D28/8D38/8D43/8D58
TYPE | A（max） | B（max） | C（max） | D | E | F | G | H | I | |
GCDH8D28 | 8.30 | 3.00 | 5.90 | 1.20 | 2.50 | 6.10 | 10.10 | 2.00 | 2.80 | |
GCDH8D38 | 8.30 | 4.00 | 5.90 | 1.20 | 2.50 | 6.10 | 10.10 | 2.00 | 2.80 | |
GCDH8D43 | 8.30 | 4.50 | 5.90 | 1.20 | 2.50 | 6.10 | 10.10 | 2.00 | 2.80 | |
GCDH8D58 | 8.30 | 6.00 | 5.90 | 1.20 | 2.50 | 6.10 | 10.10 | 2.00 | 2.80 | |
五、貼片屏蔽電感GCDH規格書下載：
六、貼片功率電感編碼系統 ：
蘇州谷景電子有限公司，一家從事貼片電感，色環電感，工字電感，磁環電感，線圈電感，貼片磁珠，定制電感服務的電感廠家，電感生產商，詳情請咨詢0512-89162980
